Casio PB-1000 - formaty danych

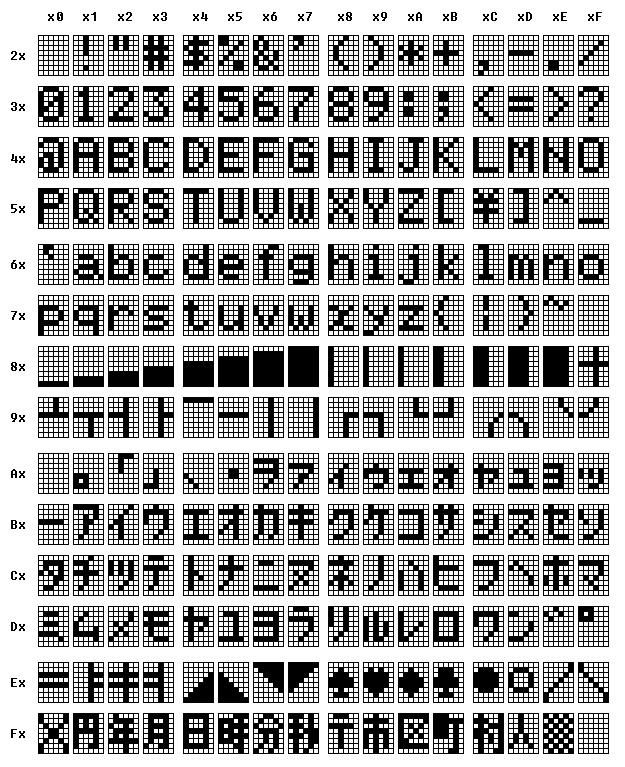

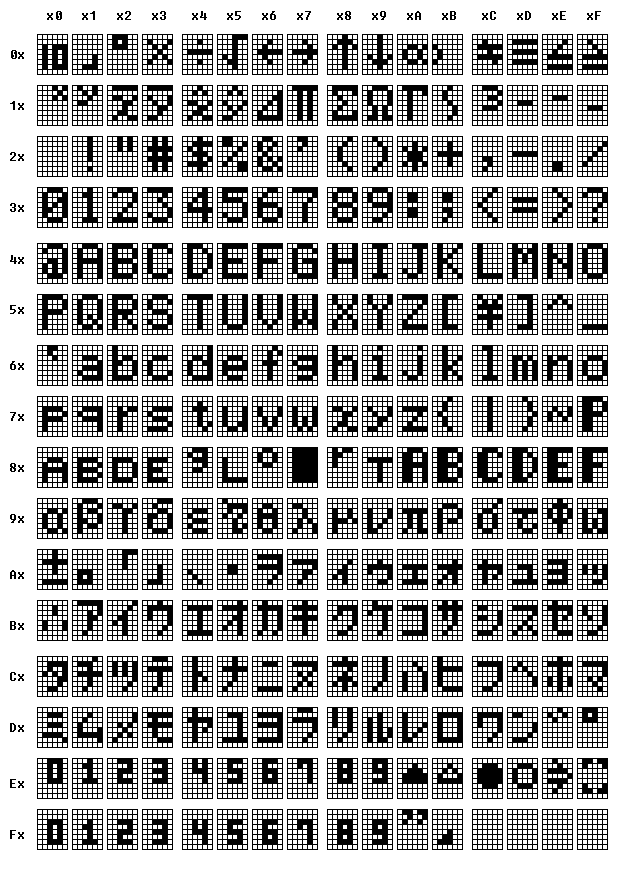

Kody i wzory znaków alfanumerycznych

Oba rysunki zostały wygenerowane programowo na podstawie danych zawartych w pamięciach ROM.

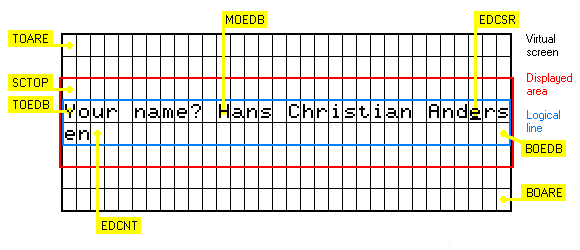

Pamięć ekranu tekstowego EDTOP

mapa pamięci ekranu tekstowego


Format kodowania liczb zmiennoprzecinkowych

Do kodowania liczb używany jest spakowany format BCD.
Mantysa w zakresie 1.000000000000 do 9.999999999999 zajmuje 13 cyfr, najpierw cyfry mniej znaczące.
Wykładnik zapisany jest w kodzie z przesunięciem, tzn. do wartości wykładnika dodane jest przesunięcie 100, dzięki czemu wynik jest zawsze liczbą dodatnią. Zajmuje 2 cyfry.
Pierwsza cyfra wykładnika oraz znak mantysy zajmuje jedną cyfrę:

    wartość = pierwsza_cyfra_wykładnika + 5 * znak_mantysy

Lista możliwych kombinacji wartości cyfry znaków:

    0 - mantysa dodatnia, wykładnik ujemny
    1 - mantysa dodatnia, wykładnik dodatni
    5 - mantysa ujemna, wykładnik ujemny
    6 - mantysa ujemna, wykładnik dodatni

Przykłady:

Liczba zmiennoprzecinkowa Mantysa Wykładnik Znaki
 1.000000000000E00
-1.000000000000E00
 1.000000000000E02
-1.000000000000E02
 3.141592653600E00
-3.141592653600E00
 1.000000000000E-02
-1.000000000000E-02
 3.333333333333E-01
-3.333333333333E-01
00 00 00 00 00 00 01
00 00 00 00 00 00 01
00 00 00 00 00 00 01
00 00 00 00 00 00 01
00 36 65 92 15 14 03
00 36 65 92 15 14 03
00 00 00 00 00 00 01
00 00 00 00 00 00 01
33 33 33 33 33 33 03
33 33 33 33 33 33 03
00
00
02
02
00
00
98
98
99
99
01
06
01
06
01
06
00
05
00
05

Kolejność w jakiej cyfry są zapisywane w pamięci nie jest stała. Przykłady:

1. format zapisu liczby w bloku rejestrów
  • rejestry $0-$6 przechowują mantysę
  • rejestr $7 przechowuje wykładnik
  • rejestr $8 przechowuje znaki na czterech mniej znaczących bitach
Przykładowa liczba 1.23456E78 jest kodowana następująco: 00 00 00 60 45 23 01 78 01
2. format zapisu na stosie użytkownika
  • pierwszy bajt przechowuje znaki na czterech mniej znaczących bitach
  • następne 7 bajtów przechowuje mantysę
  • ostatni bajt zawiera wykładnik
Przykładowa liczba 1.23456E78 jest kodowana następująco: 01 00 00 00 60 45 23 01 78
3. spakowany format zmiennych i stałych numerycznych
  • pierwsze 6 bajtów przechowuje początkowe 12 cyfr mantysy
  • dolne 4 bity następnego bajtu zawierają najbardziej znaczącą cyfrę mantysy, podczas gdy górne 4 bity zawierają mniej znaczącą cyfrę wykładnika
  • dolne 4 bity ostatniego bajtu zawierają bardziej znaczącą cyfrę wykładnika, podczas gdy górne 4 bity zawierają znaki mantysy i wykładnika
Przykładowa liczba 1.23456E78 jest kodowana następująco: 00 00 00 60 45 23 81 17
